S31008不锈钢管-S31803不锈钢管-S31260不锈钢管-S32550不锈钢管-2205不锈钢管-2520不锈钢管-2507不锈钢管-双相不锈钢管
网站首页 / 关于我们 / 产品中心 / 不锈钢管知识 / 2507不锈钢管 / 销售网络 / 联系我们 / 在线留言

产品列表
· 2507双相不锈钢管件/2520不
· 生产316Lmod低碳不锈钢管
· 316LMOD不锈钢管耐腐蚀效果
· 生产254SMO不锈钢管/UNS S
· 库存TP347H不锈钢管 42*5规
· 铁素体不锈钢的化学成分
· 武进牌不锈钢管的化学成分
· 双相不锈钢板的物理性能
联系我们
·温州不锈钢管厂
·电话:+86-0577-28889681
·电话:+86-0577-28889682
·传真:+86-0577-28889683
·手机:13216082666
·手机:13123996918
·电邮:1241852588@qq.com
当前位置:网站首页 > S32550不锈钢管 > 浏览正文

钢管成型工序的长处和短处的差异

作者:不锈钢管 来源:www.s32205bxgg.com 点击数: 更新时间:2015年07月10 【字体:





钢管成型工序的长处和短处的差异

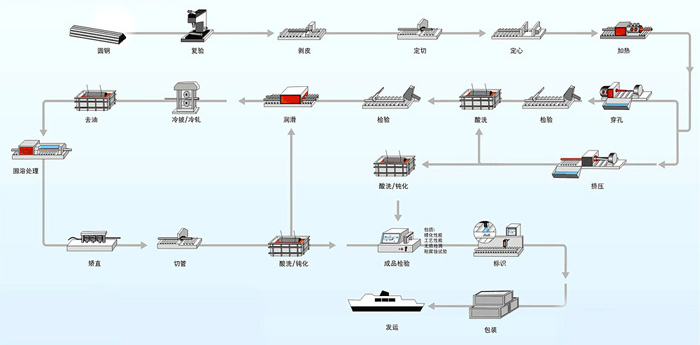

 热轧钢管和冷轧钢管都是型钢或钢板成型的工序,它们对钢材的组织和性能有很大的影响,钢的轧制主要以热轧为主,冷轧只用于生产小号型钢和薄板。






  优点:可以破坏钢锭的铸造组织,细化钢材的晶粒,并消除显微组织的缺陷,从而使钢材组织密实,力学性能得到改善。这种改善主要体现在沿轧制方向上,从而使钢材在一定程度上不再是各向同性体;浇注时形成的气泡、裂纹和疏松,也可在高温和压力作用下被焊合。

  缺点:1.经过热轧之后,钢材内部的非金属夹杂物(主要是硫化物和氧化物,还有硅酸盐)被压成薄片,出现分层(夹层)现象。分层使钢材沿厚度方向受拉的性能大大恶化,并且有可能在焊缝收缩时出现层间撕裂。焊缝收缩诱发的局部应变时常达到屈服点应变的数倍,比荷载引起的应变大得多; 2.不均匀冷却造成的残余应力。残余应力是在没有外力作用下内部自相平衡的应力,各种截面的热轧型钢都有这类残余应力,一般型钢截面尺寸越大,残余应力也越大。残余应力虽然是自相平衡的,但对钢构件在外力作用下的性能还是有一定影响。如对变形、稳定性、抗疲劳等方面都可能产生不利的作用。

二.冷轧

是指在常温下,经过冷拉、冷弯、冷拔等冷加工把钢板或钢带加工成各种型式的钢材。 优点:成型速度快、产量高,且不损伤涂层,可以做成多种多样的截面形式,以适应使用条件的需要;冷轧可以使钢材产生很大的塑性变形,从而提高了钢材的屈服点。

缺点: 1.虽然成型过程中没有经过热态塑性压缩,但截面内仍然存在残余应力,对钢材整体和局部屈曲的特性必然产生影响; 2.冷轧型钢样式一般为开口截面,使得截面的自由扭转刚度较低。在受弯时容易出现扭转,受压时容易出现弯扭屈曲,抗扭性能较差; 3.冷轧成型钢壁厚较小,在板件衔接的转角处又没有加厚,承受局部性的集中荷载的能力弱。

三.热轧和冷轧的主要区别是:


  1、 冷轧成型钢允许截面出现局部屈曲,从而可以充分利用杆件屈曲后的承载力;而热轧型钢不允许截面发生局部屈曲。


  2、热轧型钢和冷轧型钢残余应力产生的原因不同,所以截面上的分布也有很大差异。冷弯薄壁型钢截面上的残余应力分布是弯曲型的,而热扎型钢或焊接型钢截面上残余应力分布是薄膜型。


  3、热轧型钢的自由扭转刚度比冷轧型钢高,所以热轧型钢的抗扭性能要优于冷轧型钢。

一.热轧

·[S32550不锈钢管]钢管成型工序的长处和短处的差异
温州不锈钢管厂 版权所有 网站后台
电话:0577-28889681 0577-28889682 传真:0577-28889683 手机:13216082666 13123996918 电邮:1241852588@qq.com
地址:中国浙江省温州市龙湾区天中路五洲阀门对面 邮编:325011
