生产厂家：浙江永上不锈钢管厂，浙江久立不锈钢管厂

材料名称：2507双相不锈钢管，2507不锈钢管，

供货单位：天津武进不锈钢制品销售有限公司

试验规格：25*2mm

2507不锈钢现货规格

2507不锈钢板材现货规格：0.3mm-350mm(厚度)

2507不锈钢棒材现货规格：3.0mm-500mm(直径)

2507不锈钢线材现货规格：0.1mm-20mm(线径)

2507不锈钢管材现货规格：6*1-630*20mm（外径）

2507不锈钢管的化学成分：

C≤0.03 、Si≤0.80 、Mn≤1.2 、Cr:24-26 、Ni:6-8 、S≤0.02 、P≤0.035 、Mo:3-5 、N：0.24-0.32

2507不锈钢在适宜固溶处理后，此钢的显微组织有比较理想的α/γ之比约为50/50的双相结构。当固溶温度在1050℃以上时，随温度升高，钢中铁素体相数量会有所增加，但由于含氮量高，在1300℃以下刚的相比例不会有显著改变。此钢若不经不同温度时效（或受热的影响），在α+γ基体上会有γ2形成和δ、χ、R、α`金属间相和Cr2N等氧化物析出，由于钢中的碳含量低（一般在0.01%-0.02%），因此钢中一般没有碳化物存在。

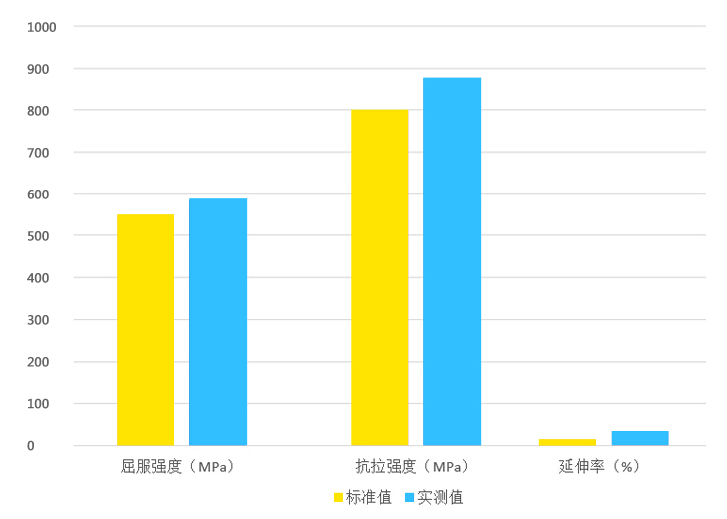

2507不锈钢管产品的力学性能：

一、2507双相不锈钢管的室温力学性能：

钢材品种：壁厚≤20mm ；δb/MPa：800-1000 、δ0.2/MPa：≥550 、δ5/%：≥25 、硬度（HV)：290

二、2507双相不锈钢板在室温--200℃的力学性能：

钢材品种 温度/℃ δb/MPa

室温 ≥530

板材 100 ≥450

200 ≥400

三、2507大口径无缝管的力学性能

外径×壁厚 δb/MPa δ0.2/MPa δ5/% 硬度（HV)

273.0mm×4.19mm 894 644 40 284

323.9mm×4.57mm 858 662 45 270

406.4mm×4.74mm 854 657 41 272
