超级双相不锈钢管是指PREN>40，含25%Cr和高钼（>3.5%），高氮（0.22%～0.30%）的双相钢，主要牌号有UNS S32550(UR52N+)、S32750（SAF 2507)和S32760(Zeron 100),分别是法国CLI、瑞典SANDVIK和英国MATER+PLATT等公司开发的，它们的变形材约在1990和1991年先后问世，近年走入市场。这三种钢的成分是相近的，区别在于钨和铜的含量不同。
- 中文名
- 超级双相钢
- PREN
- >40
- 主要牌号
- UNS S32550
- 变形材
- 约在1990和1991年先后问世
2507（UNS S32750）双相不锈钢的强度及抗腐蚀能力较强，主要用于化学加工、石油化工和海底设备。它具有较强的抗氯化物腐蚀能力，较高的导热性和较低的热膨胀系数。较高的铬、钼及氮含量氏它具有很高的抗斑蚀、裂隙腐蚀及一般腐蚀的能力。它的冲击强度也很高,2507合金不适宜用在高于570℃的温度环境下,长期处在这样的环境下,它的韧性会降低。其化学成分和机械性能如表1、2所示。
表1化学成分（%）
|
钢号
|
C≤
|
Mn≤
|
Si≤
|
S≤
|
P≤
|
Cr
|
Ni
|
Mo
|
Cu≤
|
N
|
|
S32750（SAF2507）
00Cr25Ni7Mo4N
|
0.03
|
1.2
|
0.8
|
0.02
|
0.035
|
24/
26
|
6.0/
8.0
|
3.0/
5.0
|
0.5
|
0.24/
0.32
|
|
S31803（SAF2205）00Cr22Ni5Mo3N
|
0.03
|
2.0
|
1.0
|
0.02
|
0.03
|
21/
23
|
4.5/
6.5
|
2.5/
3.5
|
|
0.08/
0.20
|
|
S31500(3RE60)
00Cr18Ni5Mo3Si2
|
0.03
|
1.2/
2.0
|
1.4/
2.0
|
0.03
|
0.03
|
18/
19
|
4.25
5.25
|
2.5/
3.0
|
|
0.05/
0.10
|
表2. 机械性能
|
钢 号
|
热处理制度
℃
|
σb (Mpa)
≥
|
σs(Mpa)
≥
|
δ%
≥
|
硬度≤
|
|
|
布氏
|
洛氏
|
|
|
|
|
|
|
S32750（SAF2507）
00Cr25Ni7Mo4N
|
1025-1125
水淬
|
800
|
550
|
15
|
310
|
32
|
|
S31803（SAF2205）
00Cr22Ni5Mo3N
|
1020-1100
水淬
|
620
|
450
|
25
|
290
|
30.5
|
|
S31500(3RE60)
00Cr18Ni5Mo3Si2
|
980-1040
水淬
|
630
|
440
|
30
|
290
|
30.5
|

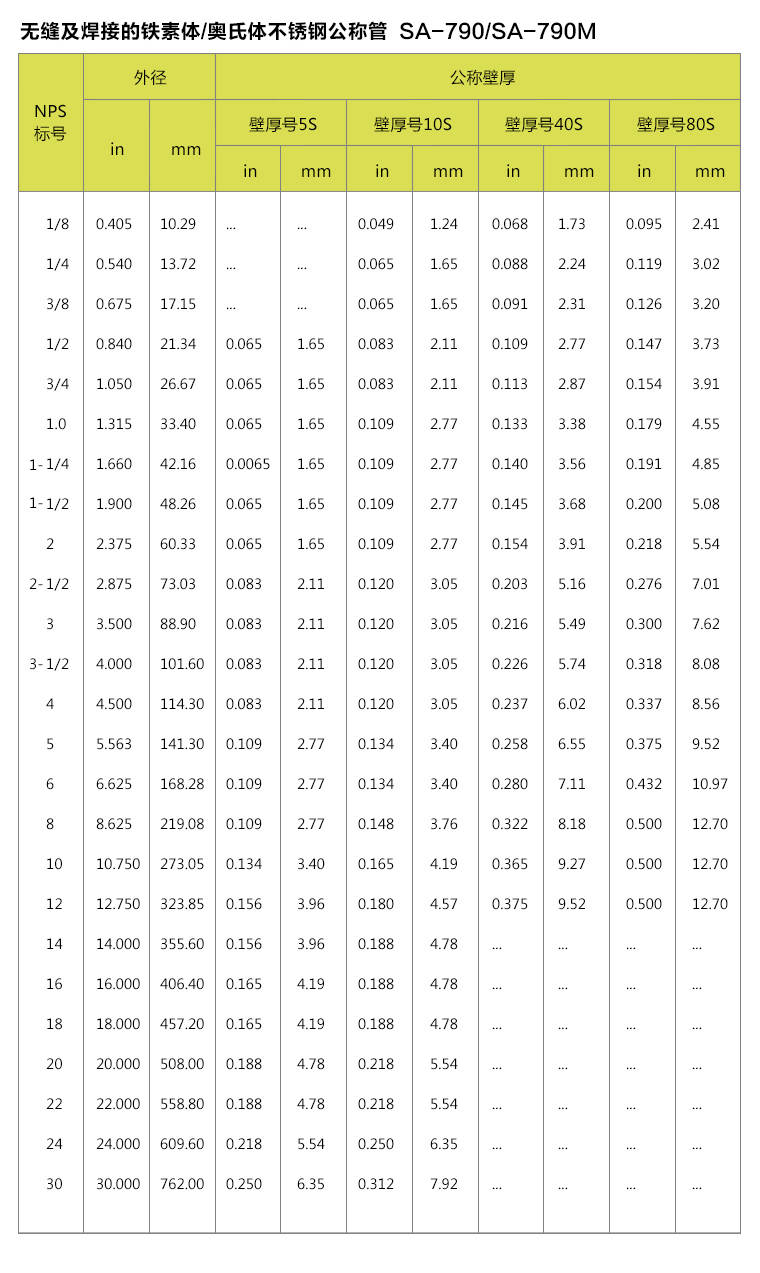

产品列表
